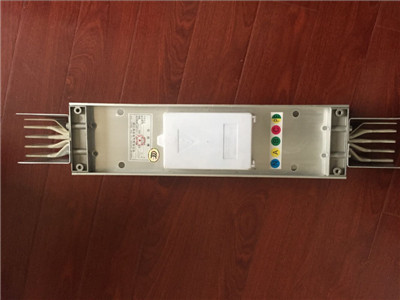

密集母线槽的结构特点

密集型母线槽结构特点:
1)
密集型母线槽相与相及相与
接头用绝缘螺栓紧固,同时采用双连接铜排连接,有效增加了接头接触面积,大大降低了接头部位温升。
2)新一代环保产品
密集型母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管,具有较强的绝缘性能,在遇火时无有毒气体散发。
3)布线灵活
密集型母线槽插接口设置灵活方便,可设置大量的插口,通用性较强,当调整用电设备位置时,无需变动供电系统。
封闭母线槽
封闭母线槽(简称母线槽)是由金属板(钢板或铝板)为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线槽,也可制成中间不带分线盒的馈电型封闭母线槽。在高层建筑的供电系统中,动力和照明线路往往分开设置,母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。按用途一趟母线槽一般由始端母线槽、直通母线槽(分带插孔和不带插孔两种)、L型垂直(水平)弯通母线、Z型垂直(水平)偏置母线、T型垂直(水平)三通母线、X型垂直(水平)四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成。母线槽按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。
高强度封闭母线槽(CFW)
其工艺制造不受板材限制,外壳做成瓦沟形式,使母线机械强度增加,母线水平段可生产至13m长。由于外壳做成瓦沟形式,坑沟位置有意将母线分隔固定,母线之间有18mm的间距,线间通风良好,使母线槽的防潮和散热功能有明显的提高,比较适应南方气候;由于线间有一定的空隙,使导线的温升下降,这样就提高了过载能力,并减少了磁振荡噪声。但它产生的杂散电流及感抗要比密集型母线槽大得多,因此在同规格比较时,它的导电排截面必须比密集绝缘插接母线槽大。
空气式插接母线槽(BMC)
由于母线之间接头用铜片软接过渡,在南方天气潮湿,接头之间容易产生氧化,形成接头与母线接触不良,使触头容易发热,故在南方极少使用。并且接头之间体积过大,水平母线段尺寸不一致,外形不够美观。
密集绝缘插接母线槽(CMC)
其防潮、散热效果较差。在防潮方面,母线在施工时,容易受潮及渗水,造成相间绝缘电阻下降。母线的散热主要靠外壳,由于线与线之间紧凑排列安装,L2、L3相热能散发缓慢,形成母线槽温升偏高。密集绝缘插接母线槽受外壳板材限制,只能生产不大于3m的水平段。由于母线相间气隙小,母线通过大电流时,产生强大的电动力,使磁振荡频率形成叠加状态,造成过大的噪声。插接式母线槽属树干式系统,具有体积小、结构紧凑、运行可靠、传输电流大、便于分接馈电、维护方便、能耗小、动热稳定性好等优点,在高层建筑中得到广泛应用。
